QElectroTech — это бесплатное кроссплатформенное программное обеспечение с открытым исходным кодом, предназначенное для создания принципиальных электрических и электронных схем, а также связанных с ними гидравлических и пневматических схем. Программа предоставляет обширную стандартизированную библиотеку условных графических обозначений компонентов по различным стандартам (МЭК, NF, ГОСТ и другим) и позволяет пользователям создавать собственные элементы. Она ориентирована в первую очередь на инженеров, электриков, студентов и технических специалистов для проектирования, документации и визуализации электрических цепей и автоматизированных систем управления (АСУ ТП). Ниже вы можете скачать программу совершенно бесплатно на русском языке (язык переключается в настройках).
Ниже можно скачать последнюю стабильную версию программы — 0.90. Более позднюю версию в разработке — 0.100 (2025 г.) можно скачать на официальном сайте приложения.
Скачать QElectroTech (инсталлятор)
Скачать QElectroTech (portable)
Portabel версия не нуждается в инсталляции. Распакуйте архив *.7z в любое место, например на флешку и запустите файл «Lancer QET.bat».
Программа весит всего 20МБ, поэтому скачивать ее через торрент не имеет смысла.
Запуск QElectroTech в Windows
- Нажмите кнопку [Пуск] в Windows .
- Выбрать все программы.
- Открыть программную группу QElectroTech.
- Нажмите на значок QElectroTech.

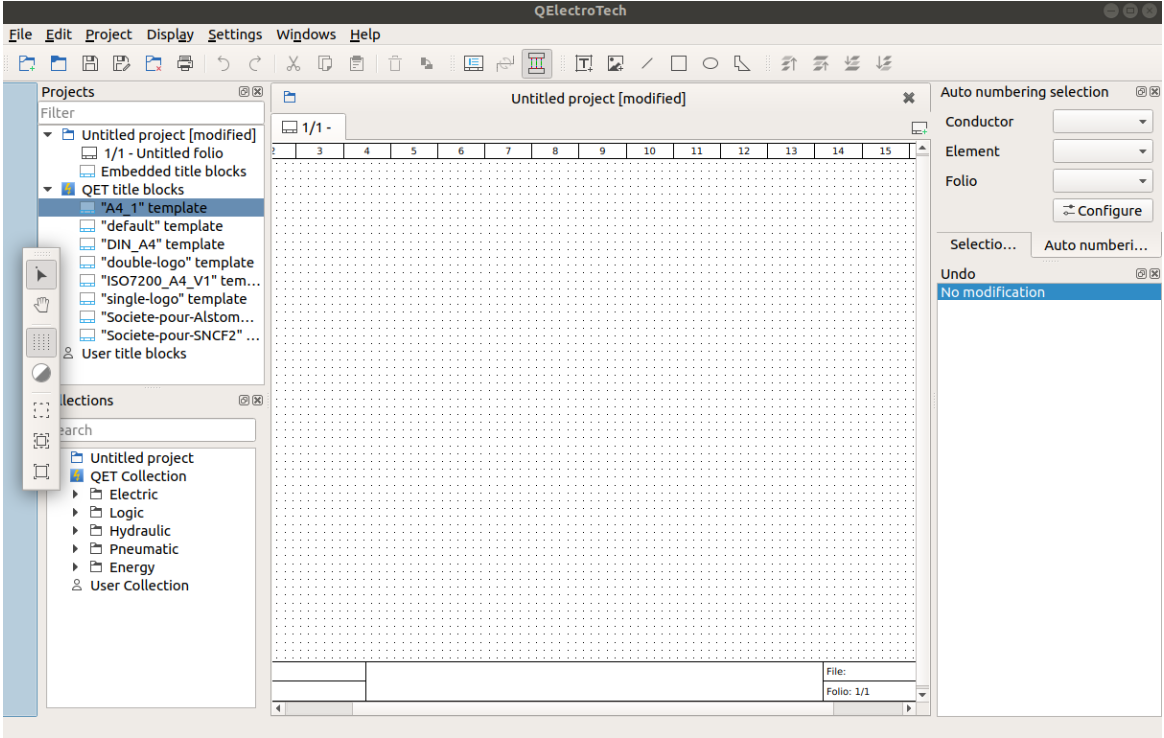

После запуска QElectroTech главное окно выглядит следующим образом:
Меню справки QElectroTech
В QElectroTech предусмотрен ряд инструментов, которые помогают пользователю и упрощают поиск информации. Все эти инструменты можно найти в меню «Справка» на панели меню .
Всплывающие подсказки
Для удобства пользователя при наведении стрелки мыши на значок на панели инструментов отображаются всплывающие подсказки . Всплывающая подсказка — это короткое сообщение, описывающее действие, соответствующее значку.
QElectroTech также позволяет отображать всплывающие подсказки, или краткие описания, в различных областях и объектах из главного окна. Эти подсказки не отображаются автоматически при наведении стрелки мыши на объект или область.
- Выберите пункт меню «Справка» > «Что это?» (What’s This).
- Нажмите на объект или область, чтобы отобразить панель с описанием.
Для повышения эффективности работы панель описания также может отображаться с помощью сочетаний клавиш. Пользователю не нужно обращаться к меню «Справка» .
- Нажимать .shift + f1
- Нажмите на объект или область, чтобы отобразить панель с описанием.
Инструмент «Что это?» не предоставляет описания всего, а только описания различных типов коллекций (блоки заголовков и элементы), рабочей области, области проекта и еще нескольких объектов и областей.
Электронное руководство
В меню «Справка» пользователь может перейти к официальной онлайн-документации. Чтобы открыть официальную онлайн-документацию QEletroTech в браузере по умолчанию, выберите пункт меню «Справка» > «Онлайн-руководство» .
Когда приложение активно на компьютере, пользователь также может открыть онлайн-руководство в браузере по умолчанию, используя клавишу f1.
Для получения более подробной информации о сочетаниях клавиш QElectroTech см. раздел «Шаблон меню».
Выход из QElectroTech
Пользователь может выйти из QElectroTech в любое время. Закрывать проект перед закрытием приложения не обязательно.
Если вы хотите сохранить текущую работу перед закрытием проекта, обратитесь к разделу «Сохранение проекта». Тем не менее, QElectroTech автоматически отобразит сообщение о необходимости сохранения текущей задачи, если в нее были внесены какие-либо изменения.
QElectroTech, как и другие приложения, разработанные с использованием Qt, можно закрыть с помощью вкладки «Закрыть», расположенной в правом верхнем углу главного окна, из строки меню или с помощью соответствующей комбинации клавиш.
Чтобы выйти из QElectroTech, выберите пункт меню «Файл» > «Выход» .
QElectroTech позволяет использовать сочетания клавиш чтобы выйти из QElectroTech. Для этого нажмите — Ctrl + q
Интерфейс

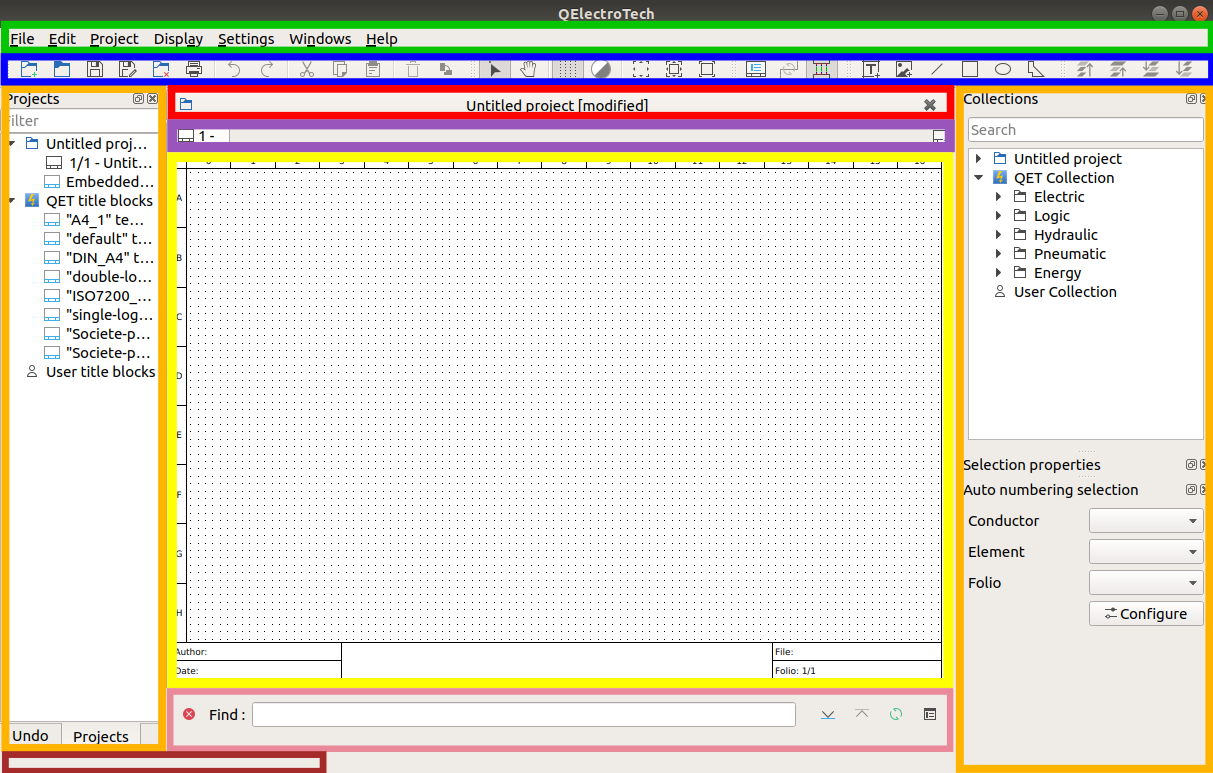

Главное окно QElectroTech содержит следующие области:
- Панель меню
- Панели инструментов
- Рабочее пространство
- Панели
- Панель вкладок проекта
- Панель вкладок Folio
- Панель помощи
- Меню поиска
Панель меню
Панель меню расположена вверху интерфейса QElectroTech и содержит меню: File, Edit, Project, Display, Settings, Windowsи Help. Каждое меню предоставляет множество различных опций.
Краткое описание каждого пункта меню можно прочитать на панели справки или информации, наведя на соответствующий пункт курсор.
Меню «Файл»

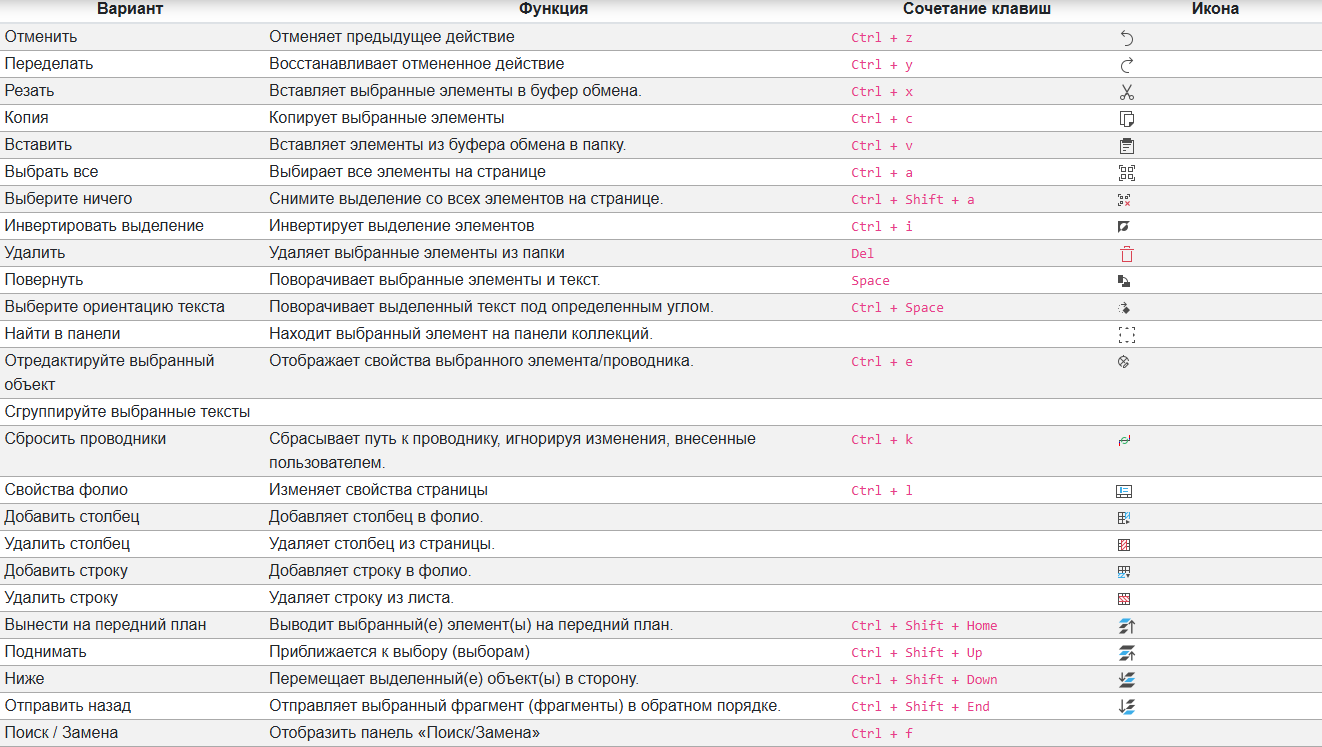

Меню редактирования
Меню проекта
Меню
Меню настроек
Меню окон
Меню справки
Инструменты панели инструментов
Для удобства пользователя при наведении стрелки на каждую кнопку отображается всплывающая подсказка.
Кнопки на панели инструментов, относящиеся к категории «Инструменты» , следующие:
Чтобы отобразить или скрыть панель инструментов «Инструменты», выберите пункт меню « Настройки » > «Дисплей» > «Инструменты» .
Отображение панели инструментов

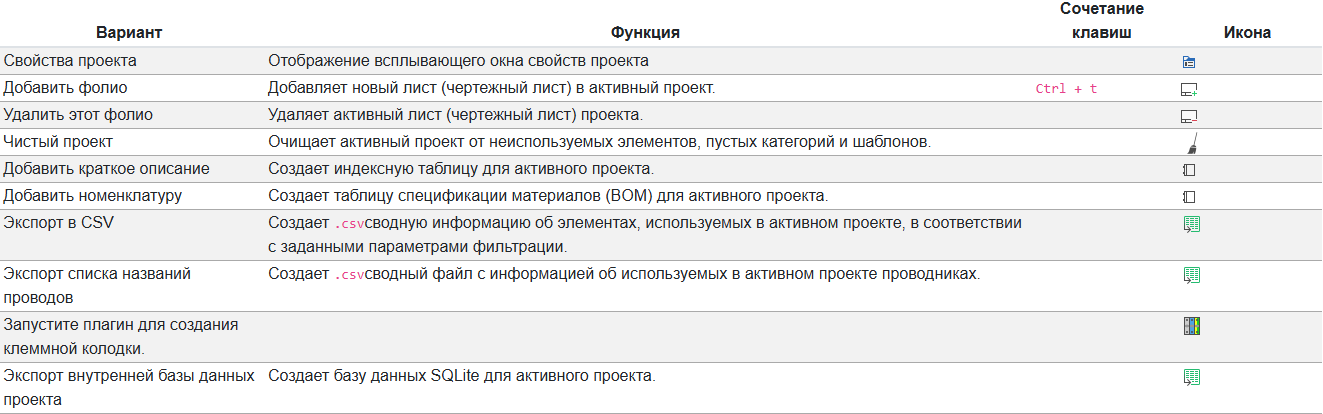

На панели инструментов отображаются следующие кнопки:
Выберите пункт меню «Настройки» > «Дисплей» > «Дисплей» , чтобы отобразить или скрыть панель инструментов .
Диаграмма панели инструментов
На диаграмме панели инструментов отображаются следующие кнопки:
Добавить панель инструментов
Кнопки « Добавить » на панели инструментов включают в себя:
Выберите «Настройки» > «Дисплей» > «Добавить пункт меню для отображения или скрытия панели инструментов » .
Глубина панели инструментов

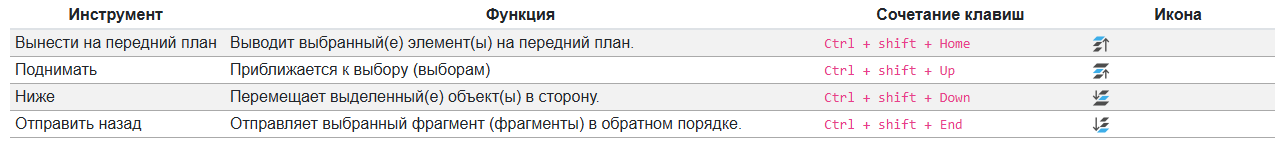

Кнопки на панели инструментов в разделе «Глубина»:
Выберите пункт меню «Настройки» > «Дисплей» > «Глубина» , чтобы отобразить или скрыть панель инструментов «Глубина» .
Рабочее пространство
Рабочая область, также называемая графическим редактором, — это область, где создаются диаграммы, схемы и отчеты (таблица указателей, список компонентов, глоссарий символов и т. д.).
Рабочее пространство QElectroTech выглядит следующим образом:
Панели
Панель проектов
На панели проектов отображаются деревья открытых проектов, страницы и встроенные блоки заголовков. Блоки заголовков коллекций QET и пользовательских коллекций также отображаются на панели проектов.
Чтобы отобразить или скрыть панель проектов:
Выберите пункт меню «Настройки» > «Дисплей» > «Проекты».
Из панели проектов можно выполнять следующие задачи:
- Управление страницами (добавление страниц, определение порядка страниц для каждого проекта и т. д.).
- Управление встроенными блоками заголовков проекта.
- Управление коллекцией заголовков QET по умолчанию.
- Управление коллекцией блоков заголовков пользователей .
- Определите активный проект.
- Определите активный лист, который должен отображаться в рабочей области.
- Отобразить всплывающее окно со свойствами страницы.
- Отобразить всплывающее окно свойств проекта.
Для упрощения работы с панелью проекта QElectroTech предоставляет фильтр. Все страницы, проекты и заголовочные блоки без имени или части строки могут быть скрыты.
Панель коллекций
На панели коллекций отображаются коллекции элементов QET , пользовательские и проектные коллекции.
Чтобы отобразить или скрыть панель коллекций:
Выберите пункт меню «Настройки» > «Дисплей» > «Коллекции» .
Основная функция панели коллекций — управление элементами . С помощью панели коллекций можно выполнять следующие задачи:
- Управление пользовательской коллекцией (создание, редактирование и удаление элементов из коллекции).
- Редактируйте элементы из коллекции проекта.
- Найдите элементы из коллекции проекта в рабочем пространстве.
- Импортируйте элементы из QET или пользовательской коллекции в проект (Добавьте новый элемент в рабочую область).
Для упрощения работы с панелью коллекций компания QElectroTech предоставляет инструмент поиска, который позволяет быстрее находить элементы внутри различных коллекций.
Панель свойств выбора
Панель свойств выделенного объекта отображает свойства выделенного объекта. На панели могут отображаться только свойства определенного объекта. Панель свойств выделенного объекта может отображать свойства следующих объектов:
- Элементы
- К основным объектам относятся : линия, прямоугольник, эллипс, многоугольник и изображение.
Чтобы отобразить или скрыть панель свойств выделенного фрагмента:
Выберите пункт меню «Настройки» > «Дисплей» > «Свойства выделения».
Основная функция панели свойств выбора — управление свойствами объекта. В QElectroTech свойства объекта могут быть разными для каждого объекта. Основные задачи, которые можно выполнить с помощью панели свойств выбора, следующие:
- Управляйте свойствами основных геометрических объектов (линия, прямоугольник, эллипс и многоугольник).
- Определите масштаб по импортированным изображениям.
- Зафиксируйте положение основных объектов (линии, прямоугольника, эллипса, многоугольника и изображения).
- Управляйте информацией по элементам (этикетка, функция, производитель, артикул, номер заказа и т. д.).
- Управление текстом и динамическим текстом с помощью символов элементов.
- Отобразить общие свойства элемента (имя, положение, размеры, количество выводов и т. д.).
- Управление связями элементов (перекрестными ссылками).
Панель выбора автоматической нумерации
На панели выбора автоматической нумерации отображается активный шаблон автоматической нумерации для:
- Фолио
- Элемент
- Дирижер
Чтобы отобразить или скрыть панель выбора автоматической нумерации:
Выберите пункт меню «Настройки» > «Дисплей» > «Автоматическая нумерация».
Основная функция панели «Выбор автоматической нумерации» — управление шаблонами автоматической нумерации.
- Выберите активный шаблон автоматической нумерации фолио.
- Выберите шаблон автоматической нумерации активных элементов.
Выберите схему автоматической нумерации активных проводников.
Панель отмены
Панель «Отменить» отображает историю действий с момента последнего сохранения документа. После сохранения проекта панель «Отменить» автоматически очищается.
Чтобы отобразить или скрыть панель отмены действия: Выберите пункт меню «Настройки» > «Дисплей» > «Отменить».
Панель отмены используется для возврата проекта в состояние после одного из действий, совершенных после последнего сохранения. Одним щелчком мыши по одному из действий, перечисленных на панели отмены, проект вернется в состояние после выбранного на панели действия. Пока проект не сохранен повторно, пользователь может переходить в другое состояние столько раз, сколько захочет.
Предупреждение. При работе с панелью убедитесь, что вы находитесь в правильном состоянии истории, прежде чем продолжить работу, сохранить проект или выполнить любое необратимое действие, например, удалить страницу. После сохранения проекта или выполнения необратимого действия история очищается.
Пользователям панели отмены действий интересно следующее:
- Возвращение на несколько шагов назад одним щелчком мыши.
- Восстановление объекта, удаленного несколькими шагами ранее. Объект можно восстановить, вернувшись на шаг до удаления, скопировав объект , затем вернувшись к последнему состоянию истории и вставив объект .
- Проверка статуса проекта на нескольких предыдущих этапах.
- И т. д.
Панель вкладок проектов
Управление различными открытыми проектами в QElectroTech осуществляется с помощью всплывающих окон в строке меню и на панелях инструментов , а также с помощью панели вкладок проектов.
Примечание:
- Для управления проектами с помощью окон выберите пункт меню «Дисплей» > «Отображение проектов» > «Использование окон».
- Для управления проектами с помощью панели вкладок выберите пункт меню «Отображение» > «Отображение проектов» > «Использование вкладок» .
Панель вкладок проекта позволяет выполнять следующие действия:
- Для выбора активного проекта достаточно просто щелкнуть по вкладке.
- Закрытие проекта осуществляется с помощью вкладки «Закрыть», расположенной справа от каждой вкладки проекта.
Панель вкладок Folio
Панель вкладок портфолио можно считать частью рабочего пространства . Панель вкладок портфолио содержит одну вкладку для каждого портфолио проекта .
Панель вкладок в разделе «Портфолио» позволяет выполнять следующие действия:
- Выбор активного раздела осуществляется простым щелчком по вкладке.
- Открытие всплывающего окна свойств из определенного раздела путем двойного щелчка по вкладке.
- Добавить новый лист в проект можно простым нажатием на значок «Добавить лист»add_folio в правой части экрана.

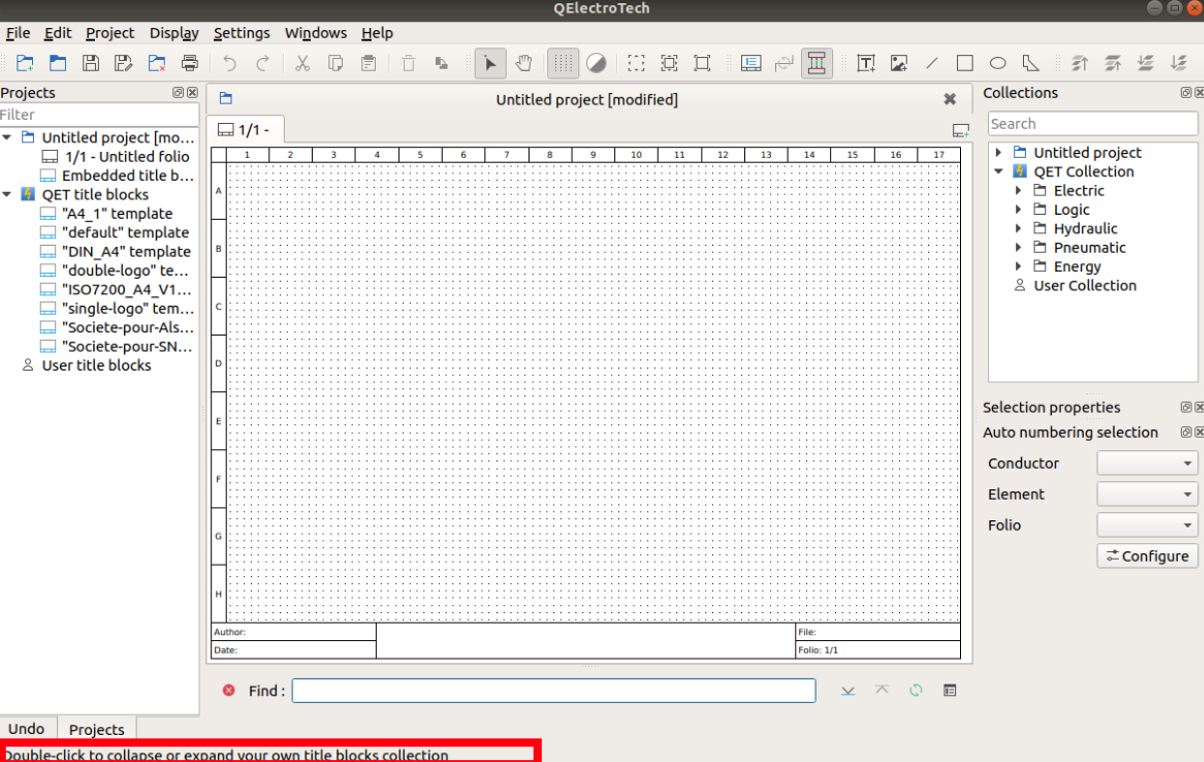

Панель справки
Панель справки, также известная как информационная панель, находится под вкладками управления, в левом нижнем углу главного окна. Она полезна для начинающих пользователей QElectroTech, поскольку предоставляет информацию о поле, на которое указывает курсор. Пользователь может узнать о поле, просто наведя на него курсор мыши и прочитав информацию из панели справки.
Поиск
Меню поиска позволяет искать элементы , страницы или дирижеров , имеющие текстовое поле или свойство с определенным значением. Меню поиска позволяет автоматически находить элемент с нужной меткой, выводить список страниц определенного автора и т. д.
QElectrotech предоставляет простое и базовое меню поиска, состоящее из текстового поля для ввода нужной строки и нескольких кнопок для закрытия меню, завершения поиска и перехода к следующему и предыдущему совпадению.
QElectroTech также предоставляет расширенное меню, где можно определять фильтры внутри листов , текстовых полей , элементов и деревьев проводников . Расширенный режим также позволяет заменять действия.
Чтобы отобразить или скрыть меню поиска: Выберите пункт меню «Редактировать» > «Поиск/Заменить» , чтобы отобразить или скрыть меню поиска внизу рабочей области .
Примечание. Меню поиска также можно отобразить с помощью сочетаний клавиш.Ctrl + f.
Организация панелей инструментов
Графический интерфейс QElectroTech позволяет включать множество различных панелей инструментов для повышения удобства использования приложения.
Для отображения или скрытия панелей инструментов :
- Чтобы отобразить список панелей и панелей инструментов , выберите пункт меню «Настройки» > «Отображение» .
- Щелкните по различным панелям инструментов (Инструменты, Отображение, Диаграмма, Добавить и Глубина), чтобы выбрать, какие из них должны отображаться или скрываться.
По умолчанию все панели инструментов размещаются под строкой меню , в один ряд. Пользователь может свободно изменять порядок панелей инструментов . Панели инструментов могут быть расположены в ряды, столбцы слева или справа от рабочей области , или в виде плавающих панелей.
Чтобы изменить расположение панелей инструментов:
- Щелкните левой кнопкой мыши в левой части панели инструментов.
- Не отпуская панель инструментов , переместите курсор мыши в конечное положение.
- Отпустите панель инструментов.
Визуализация проекта
Существует два разных способа управления активацией и скрытием открытых проектов . Проекты можно организовать с помощью панели вкладок проектов , отображаемой вверху панели вкладок портфолио , или с помощью плавающих окон, которые можно отображать или сворачивать.
Чтобы задать параметры визуализации проекта:
Чтобы отобразить параметры визуализации проекта, выберите пункт меню «Отображение» > «Отображение проектов».
Выберите нужный вариант: использование окон или использование вкладок.
Настройки отображения проекта также можно задать в параметрах внешнего вида QElectroTech.
Полноэкранный режим
QElectroTech предоставляет возможность отображения в полноэкранном режиме. Полноэкранный режим можно выбрать в строке меню и с помощью сочетаний клавиш.
Полноэкранный режим из строки меню
Чтобы отобразить QElectroTech в полноэкранном режиме, выберите пункт меню «Настройки» > «Полноэкранный режим» .
Полноэкранный режим с использованием сочетания клавиш
QElectroTech позволяет использовать сочетания клавиш для повышения эффективности работы.
Нажмите , чтобы отобразить QElectroTech в полноэкранном режиме.Ctrl + Shift + f.
Примечание. Чтобы выйти из полноэкранного режима, выберите пункт меню «Настройки» > «Выйти из полноэкранного режима» или снова воспользуйтесь сочетанием клавиш.Ctrl + Shift + f
