Реле времени: подробный обзор устройства для автоматизации

Представьте, что вам нужно включить свет в коридоре на 5 минут или запустить полив газона в 6 утра, пока вы еще спите. Делать это вручную каждый день неудобно. Именно для таких задач и существует умный и незаметный помощник – реле времени. Это устройство автоматически включает или выключает приборы через заданные промежутки времени, делая наш дом умнее, а жизнь – комфортнее.

Что такое реле времени и для чего оно нужно?

Если говорить просто, реле времени – это автоматический выключатель с таймером. Его основная задача – управлять электрической цепью не по команде человека, а по заранее установленному расписанию или через определенный интервал. Реле времени это основа для создания простой и недорогой автоматизации.

Для чего нужно реле времени в быту? Вариантов масса:

• Включение и отключение освещения во дворе, подъезде или аквариуме в заданное время.
• Управление системой полива в саду.
• Автоматизация работы вытяжки, вентиляции или обогревателя.
• Имитация присутствия хозяев (включение/выключение света в разных комнатах).
• Запуск и остановка насосов, компрессоров и другого оборудования.

Интересно, что принцип работы реле времени не сильно изменился за десятилетия, но современные электронные модели стали невероятно точными, компактными и многофункциональными.

Как устроено и как работает реле времени

Устройство реле времени зависит от его типа, но общая конструкция всегда включает три ключевых элемента:

1. Механизм отсчета времени. Это может быть электромеханический узел с пружиной и шестеренками или электронная микросхема с кварцевым генератором.
2. Исполнительный элемент. Обычно это электромагнитное реле – катушка и группа контактов, которые физически замыкают или размыкают электрическую цепь.
3. Органы управления. Кнопки, переключатели или потенциометры для установки нужных временных интервалов.

Принцип работы реле времени прост: вы задаете параметры (например, «включить через 10 секунд и работать 2 минуты»). После подачи питания механизм начинает отсчет. По его окончании срабатывает исполнительный элемент – контакты меняют свое положение, и подключенный прибор либо включается, либо выключается.

Основные типы и виды реле времени

Чтобы понять, какие бывают реле времени, их можно разделить по нескольким признакам. Основная классификация – по принципу действия.

Электромеханические реле

Классические модели, где отсчет времени происходит за счет медленного движения пружины или анкерного механизма, похожего на часовой. Часто имеют циферблат и штырьки для установки времени. Надежны, но менее точны и имеют ограниченный функционал.

Электронные реле времени

Современные устройства. Отсчет ведет электронная схема. Они очень точны, позволяют программировать сложные циклы (например, разные расписания на каждый день недели) и обычно имеют цифровой дисплей. Именно такие модели сегодня наиболее популярны для бытового использования.

Также реле времени различают по видам запуска и работе контактов:

• С задержкой на включение. Контакт замыкается через заданное время после подачи питания на само реле.
• С задержкой на выключение. Контакт размыкается через заданное время после срабатывания.
• Циклические. Автоматически повторяют циклы «включено-выключено» с заданными паузами.
• Астрономические. «Умные» реле, которые привязывают срабатывание к времени восхода и захода солнца в конкретной местности.

Важно учитывать, что для работы самого реле времени нужно напряжение. Убедитесь, что модель рассчитана на напряжение в вашей сети – чаще всего это 220В. Надпись реле времени 220В означает, что устройство питается от стандартной розетки.

Как подключается реле времени: просто о главном

Подключить реле времени в простейшем случае не сложнее, чем обычную розетку или выключатель. Для этого нужно понимать схему подключения реле времени.

У большинства бытовых моделей есть три основные клеммы (точки для присоединения проводов):

1. Вход (фаза). Сюда приходит провод из сети (220В).
2. Вход (ноль). Сюда приходит нулевой провод из сети для питания внутренней схемы реле.
3. Выход. Отсюда напряжение уже под управлением таймера идет к вашему прибору (лампе, насосу).

Таким образом, реле времени разрывает фазный провод и управляет им. На электрической схеме реле времени изображается особым условным обозначением.

Обозначение реле времени на схемах: как читать чертежи

Если вы захотите разобраться в готовой схеме с реле времени или нарисовать свою, вам пригодится знание условных графических обозначений (УГО). Обозначение реле времени на электрических схемах стандартизировано.

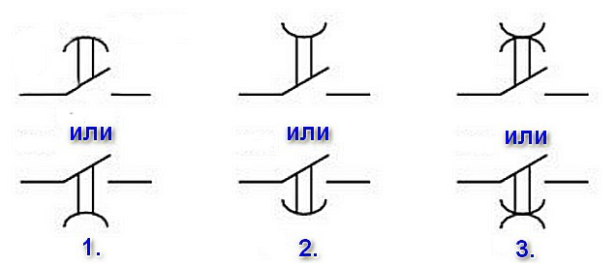

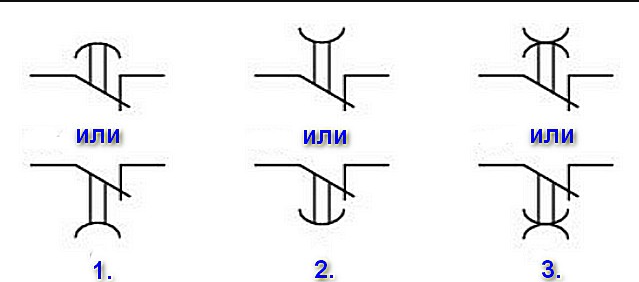

Как обозначается реле времени на схеме? Основной символ – это прямоугольник, представляющий катушку реле, с буквенным кодом KT (от слова «время» – time). Рядом изображаются его контакты с особым значком – небольшим сектором, символизирующим замедление. Условное обозначение реле времени и его контактов реле времени может немного варьироваться, но принцип один: знак «часов» рядом с контактом.

Понимание обозначения на схеме ГОСТ помогает правильно «прочитать» проект и не ошибиться при монтаже. Обозначение контактов реле времени на электрических схемах с сектором говорит о том, что они срабатывают не мгновенно, а с задержкой.

1. дуга обращена вниз: задержка срабатывания после подачи управляющего напряжения;
2. дуга обращена вниз: задержка срабатывания после снятия управляющего напряжения;
3. две противоположно направленные дуги: задержки и при подаче управляющего напряжения, и при его снятии.

Категорически запрещено подключать или менять проводку под напряжением! Все работы должны проводиться при полностью отключенном автомате в электрощитке. Если не уверены в своих силах – доверьте подключение профессиональному электрику.

Как выбрать реле времени для дома: практические советы

Выбирая устройство, задайте себе несколько вопросов:

• Что я хочу автоматизировать? Для простых задач (освещение) подойдет недорогое электронное реле с одним-двумя режимами. Для сложных циклов (полив) нужна программируемая модель.
• Какую нагрузку будет коммутировать реле? Посмотрите на мощность вашего прибора (в Ваттах). Мощность реле времени должна с запасом превышать эту цифру. Обращайте внимание на параметр «коммутируемый ток».
• Нужно ли мне суточное или недельное расписание? Суточные реле работают по одному и тому же графику каждый день. Недельные позволяют задать разное расписание, например, на будни и выходные.
• Где будет установлено устройство? Если место сырое или пыльное (гараж, подвал), выбирайте модель в соответствующем защищенном корпусе (степень защиты IP).

Итоги: ваш надежный помощник для автоматизации

Реле времени – это простой, недорогой и крайне полезный элемент, который может взять на себя рутинное управление электроприборами. Оно экономит ваше время, электроэнергию и добавляет дому капельку «умных» технологий. Разобравшись в принципе работы и схеме подключения, вы сможете самостоятельно установить его для управления светом, поливом или вентиляцией. Начните с простой задачи, и вы увидите, насколько это удобно!

Частые вопросы (FAQ)

Для чего нужно реле времени в быту?

В быту реле времени используют для автоматического включения и выключения освещения (двор, подъезд, имитация присутствия), управления системами полива, вентиляции, обогревателями, аквариумным оборудованием. Оно избавляет от необходимости делать это вручную каждый день.

Как подключается реле времени 220В?

Подключение обычно простое: фазный провод из сети подключается на входную клемму реле, нулевой – на свою клемму для питания. От выходной клеммы реле провод идет к управляемому прибору (например, к лампе). Все работы проводятся при отключенном напряжении. Точная схема всегда указана в инструкции к конкретной модели.
